攝像頭安防監控系統拓撲圖
時間：2020-09-02 來源：成都萬全電子監控安裝公司 瀏覽：4753次
攝像頭安防監控系統拓撲圖
大家都知道攝像頭安防監控系統是由前端監控攝像頭、傳輸設備、控制存儲設備、顯示設備構成。但是這些設備是如何達到我們想要的功能呢？今天我們就來說說攝像頭安防監控系統的拓撲圖，也叫示意圖。

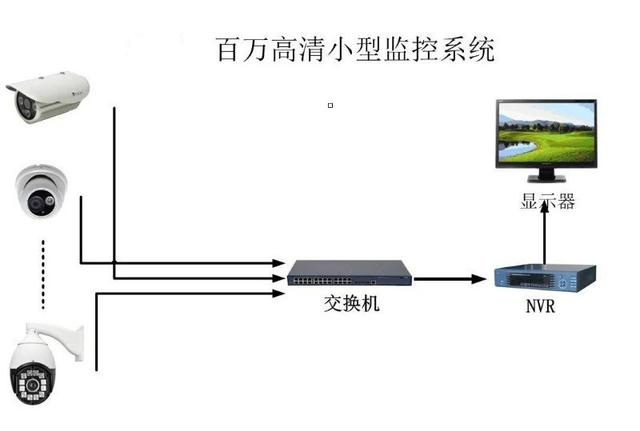

小型攝像頭安防監控系統拓撲圖
我們先看一個比較簡單的攝像頭安防監控系統拓撲圖，這個也是大家平常接觸最多的。適用于家庭安防監控系統，小型超市監控系統。其主要設備由監控攝像頭、交換機、NVR硬盤錄像機、顯示器構成。監控攝像頭負責采集前端圖像數據，交換機將音視頻信號傳輸到NVR硬盤錄像機，最后經由顯示器展示出前端的畫面，這就是攝像頭安防監控系統的工作原理。

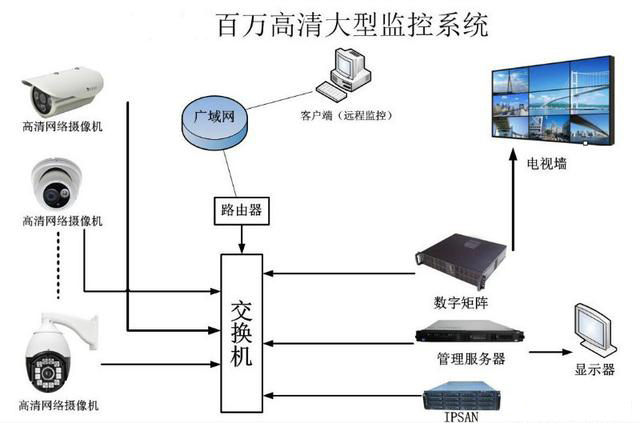

大型攝像頭安防監控系統拓撲圖
如果單單從大型攝像頭安防監控系統的原理圖上看，其實它與小型監控系統的差距并不是很大，只是多了一個數字矩陣、電視墻、管理服務器和IPSAN。但是實際施工過程中比小型監控系統的要求更高，組網更復雜。那么大型攝像頭安防監控系統中數字矩陣和電視墻可以看做是一套顯示設備，他們兩個是相互依存的。意思是若要使用電視墻，就必須要有視頻矩陣。管理服務器是對整個安防監控系統的控制工具，可以對單個攝像頭進行設置更改，也可以對整個監控系統進行各種設置。IPSAN是存儲服務器，負責存儲視頻監控錄像，它比硬盤錄像機更加穩定，同時還可以設置熱備份功能，防止監控錄像丟失。
大型安防監控系統與小型安防監控系統在原理圖上并沒有太大的差異，但是在整個方案設計和設備選擇，以及施工過程是有著非常大的差異的。大型安防監控系統由于監控點位數量較多、安裝環境復雜、傳輸距離較遠，不僅要考慮到線材在長距離傳輸時的信號衰減問題，同時也要考慮到監控傳輸帶寬的問題，也就是組網的問題。另外，在大型案件監控系統施工過程中，由于現場環境復雜，在施工過程中還可以會涉及到破土施工，如果是市政道路，那就還需要辦理相關的手續。因此，大小安防監控系統原理圖看似和小型安防監控系統原理圖區別不大，但實際遇到的問題遠遠大于小型安防監控系統。
